在限粘禁實(shí)和節(jié)能減排的推動下，建設(shè)節(jié)約型和環(huán)保型社會已是國家發(fā)展的必然選擇。傳統(tǒng)的燒結(jié)粘土磚危害極大，取而代之的是非燒結(jié)新型墻體材料，它們大部分都是利用工業(yè)廢渣及其建筑垃圾等為原料生產(chǎn)的，目前已占居較大的市場比例。

蒸壓粉煤灰磚是現(xiàn)代墻材市場使用最廣泛的新型墻體材料，這種磚的生產(chǎn)有一個非常重要的環(huán)節(jié)就是進(jìn)入蒸壓釜進(jìn)行蒸壓養(yǎng)護(hù)，那么，在不同的養(yǎng)護(hù)制度下，蒸壓粉煤灰磚的性能有何影響呢？

粉煤灰磚又叫粉煤灰硅酸鹽磚，這種墻材制品是以粉煤灰、砂、石灰等為原料，加入一定量的骨料，經(jīng)高壓蒸汽養(yǎng)護(hù)進(jìn)行水化反應(yīng)而形成的建筑制品。而養(yǎng)護(hù)制度對硅酸鹽制品的碳化、收縮、抗凍性、耐久性等有一定的影響，所以蒸壓粉煤灰磚的性能也受養(yǎng)護(hù)制度的影響而不同。

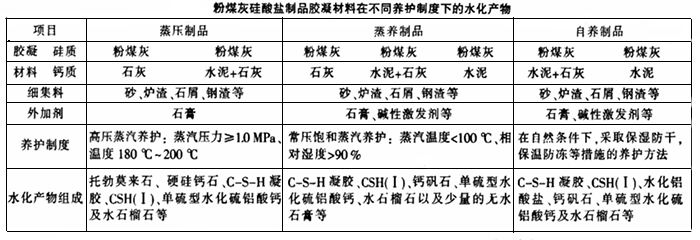

粉煤灰硅酸鹽磚的養(yǎng)護(hù)制度有以下三種方法：自然養(yǎng)護(hù)、常壓蒸汽養(yǎng)護(hù)和高壓蒸汽養(yǎng)護(hù)。在養(yǎng)護(hù)制度下，其硅質(zhì)材料和鈣質(zhì)材料經(jīng)水化反應(yīng)后生產(chǎn)水化產(chǎn)物，由于養(yǎng)護(hù)溫度的不同，其膠凝材料的水化產(chǎn)物有明顯的不同，因而致使粉煤灰磚的性能有著明顯的差異。通常水化產(chǎn)物結(jié)晶度越高，粉煤灰制品性能越好，因此，自然養(yǎng)護(hù)制度對硅酸鹽制品是不可取的，為了提高其耐久性能，必須采用高壓蒸汽養(yǎng)護(hù)以提高水化產(chǎn)物的結(jié)晶度。不同養(yǎng)護(hù)制度下的水化產(chǎn)物如下圖所示：

蒸壓粉煤灰磚的抗凍性能不僅與原料設(shè)備等有關(guān)，還與水化產(chǎn)物的組成有密切關(guān)系，不同的水化產(chǎn)物表明磚的抗凍性能不同，其抗凍性的大小順序?yàn)椋?/span>水化硅酸二鈣[CSH(B)]>水化硅酸二鈣[CSH(C)]>硬硅鈣石>托勃莫來石(C9S6H5)>I型水化硅酸鈣[CSH(I)]>水化硅酸鈣凝膠(C-S-H)>水化鋁酸鈣(C3AH6)。所以，自然養(yǎng)護(hù)的粉煤灰硅酸鹽磚抗凍性沒有蒸養(yǎng)的好，更沒有蒸壓的好。

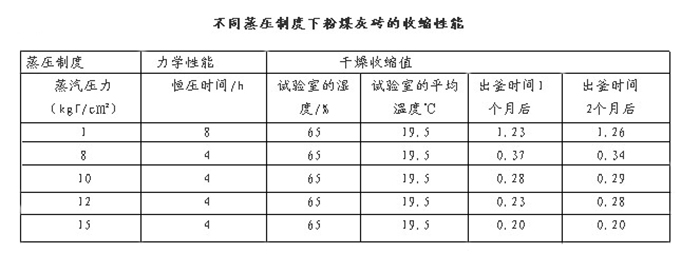

粉煤灰硅酸鹽轉(zhuǎn)的干縮值與密度及水化產(chǎn)物的結(jié)晶程度有關(guān)系，通常水化產(chǎn)物的結(jié)晶度越高，粉煤灰制品的抗干擾能力越好。由以下圖標(biāo)可以可以看出粉煤灰磚的收縮性能受不同蒸壓制度的影響而不同。從各種養(yǎng)護(hù)制度下的水化產(chǎn)物可以看出，自然養(yǎng)護(hù)的粉煤灰制品抗干燥收縮的能力不如蒸養(yǎng)的，更不如蒸壓的。

總之，根據(jù)蒸壓養(yǎng)護(hù)制度的不同，粉煤灰磚制品的耐久性、抗干燥收縮性等都不同，所以在生產(chǎn)粉煤灰磚的時候，選擇合理的養(yǎng)護(hù)制度是非常重要的，這樣才能夠生產(chǎn)出合格的粉煤灰磚建筑制品。
