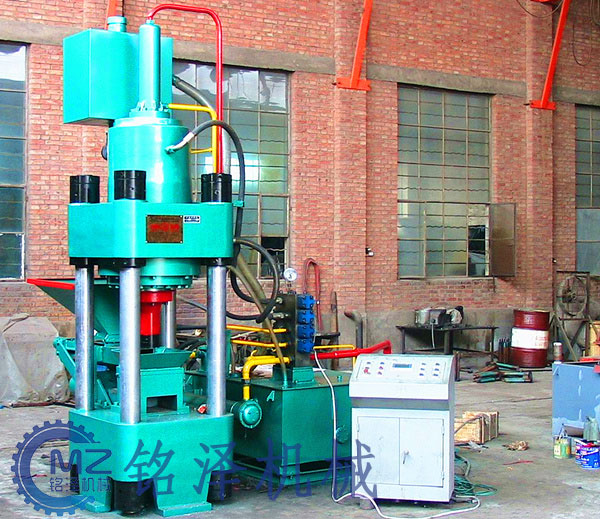

解析海綿鐵高密壓塊機結構組成

　　海綿鐵壓塊機是一款高密度成型設備，可將海綿鐵直接冷壓成型，實現生產過程的全自動化，為了能夠讓大家對設備的工作過程有所了解，我們就來詳細介紹下：海綿鐵高密壓塊機的結構組成。

　　高密度海綿鐵壓塊機由主機、液壓系統、控制系統和托板循環裝置組成。

一、 主機

　　海綿鐵高密壓塊機主機由上下橫梁、液壓缸組件、料箱、模具、料斗、充液組件等組成。

　　1、上下橫梁通過立柱和螺母連接，主液壓缸的前端通過法蘭連接在橫梁的底部;模具固定在下橫梁上，模套固定在模具內;沖頭直接連接到油缸活塞桿的頂部;模套和沖頭都可以拆卸和更換;布料缸位于主機后面，料箱處于前位時，物料松動落入模具內，料箱處于后位時，成型油缸下行，實現加壓成型;

　　2、料箱和進料斗構成自動送料機構，海綿鐵壓塊機的進給是通過布料缸的往復運動來完成的，充液系統位于橫梁側面，補充主缸快速前進所需的液壓油。

二、液壓系統

　　海綿鐵高密壓塊機液壓系統由油箱、電機、油泵、組合閥、換向閥、壓力表、液位計、高壓軟管、溫度計、回油過濾器、冷卻器等組成。

　　液壓油通過油泵、管路和液壓元件進入液壓缸，液壓元件控制液壓缸的動作，并實現擠壓、出塊等動作，系統壓力由溢流閥設定，全自動機械動作由計算機控制，自動運行，主缸壓制后，壓力繼電器發出信號，然后執行下一個動作，油箱中的油溫由冷卻器調節，油溫過高時，打開閥門，增加水量和循環速度，強制冷卻。

三、電氣系統

　　電氣系統是控制海綿鐵高密壓塊機的總部部分，由PLC可編程控制器和控制柜組成，通過液晶顯示屏，就可以對設備的壓力、加壓時間進行設置;根據不同的工作階段，調整設備的控制模式，一般分為手動、半自動、全自動三種操作模式。

四、托板循環裝置

　　海綿鐵高密壓塊機在脫模后，將成型產品脫模到托板上，在循環轉動下，輸送出設備，通過人工碼垛，達到自動出塊的效果。我們采用的是托板循環裝置，實現了托板最大程度的利用，減少了設備的工作時間，提高工作效率。

　　以上是我公司海綿鐵高密壓塊機的重要組成部分，通過電氣系統控制液壓系統，從而實現主機的各個動作，成型密度高、自動化程度高是設備的特點，其中托板循環裝置是該設備的不同之處，解決了客戶托板使用量大的難題。
