臥式四柱液壓機
臥式四柱液壓機是一種利用油泵輸送液壓油來加工金屬、塑料、橡膠、木材、粉末等制品的機械設備，它常用于壓制工藝和壓制成型工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等，它是利用帕斯卡定律，利用液體壓強傳動的機械設備，通過更換模具可實現很多功能。
一、設備簡介
臥式四柱液壓機是一種利用油泵輸送液壓油來加工金屬、塑料、橡膠、木材、粉末等制品的機械設備，它常用于壓制工藝和壓制成型工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等，它是利用帕斯卡定律，利用液體壓強傳動的機械設備，通過更換模具可實現很多功能。
我公司生產的臥式四柱液壓機具有獨立的動力機構和電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式;設備工作壓力、壓制速度，空載快下行和減速的行程和范圍，均可根據工藝需要進行調整，并能完成頂出工藝，可帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓，定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有頂出延時及自動回程。
二、設備優勢特點
1、 該設備采用液壓成型，可減成品的質量，具有減輕質量、節約材料的特點;
2、一臺設備可配套多套模具，根據成型產品的外觀尺寸進行調整，具有一機多用的效果;
3、該類四柱液壓機采用臥式結構，方便后期的保養維護，及設備的檢修;
4、采用高強度與剛度的鑄鋼件和立柱，大大提高了臥式四柱液壓機的整體性能和使用壽命;
5、通過調整設備壓力和油缸行程，可用來壓制多種產品，提高了設備的多樣性;
6、該設備采用臥式結構，各部件集中緊湊，運輸和吊裝比較方便;
7、采用按鈕幾種操作，經過簡單培訓就可以操作，設備的工作狀況通過PLC屏幕查看到。
三、設備技術參數
| 型號 | 公稱力(KN) | 液體最大工作壓力(KN) | 最大開口距 | 滑塊行程 | 滑塊速度(mm/S) | 喉深 | 工作臺尺寸 | 工作臺距地面高 | 落料孔尺寸（ mm） | 電機功率(KW) | |||||
| 校正 | 壓裝 | 下行 | 回程 | 校正 | 壓裝 | 前后 | 校正 | 壓裝 | |||||||
| 左右 | 左右 | ||||||||||||||
| XL10 | 100 | 12.5 | 630 | 400 | 50 | 140 | 250 | 410 | 420 | 600 | ∮150 | 3 | |||
| XL 25 | 250 | 20 | 630 | 500 | 50 | 110 | 355 | 510 | 570 | 710 | ∮180 | 4 | |||
| XL 40 | 400 | 20 | 600 | 770 | 500 | 50 | 100 | 325 | 1000 | 600 | 550 | 770 | 600 | ∮200 | 7.5 |
| XL 63 | 630 | 20 | 550 | 800 | 500 | 50 | 100 | 320 | 1600 | 630 | 600 | 850 | 600 | ∮200 | 11 |
| XL 100 | 1000 | 20 | 600 | 900 | 500 | 34 | 70 | 325 | 2000 | 700 | 600 | 1000 | 700 | ∮200 | 11 |
| XL 160 | 1600 | 20 | 610 | 960 | 500 | 20 | 53 | 325 | 2000 | 700 | 600 | 1050 | 700 | ∮200 | 11 |
| XL 200 | 2000 | 20 | 800 | 1000 | 600 | 20 | 45 | 425 | 2000 | 800 | 800 | 1100 | 700 | ∮200 | 15 |
| XL 315 | 3150 | 20 | 800 | 1000 | 600 | 20 | 40 | 425 | 2000 | 800 | 800 | 1100 | 700 | ∮200 | 15 |
| XL 400 | 4000 | 20 | 900 | 1000 | 700 | 20 | 30 | 750 | 2000 | 1500 | 1500 | 1100 | 800 | ∮200 | 18.5 |
| XL 500 | 5000 | 20 | 900 | 1000 | 700 | 20 | 30 | 850 | 2000 | 1500 | 1700 | 1100 | 800 | ∮300 | 30 |
| XL 630 | 6300 | 20 | 1000 | 1200 | 700 | 30 | 40 | 1000 | 2100 | 2000 | 2000 | 1100 | 800 | ∮300 | 37 |
| XL 800 | 8000 | 20 | 1000 | 1200 | 700 | 30 | 40 | 1000 | 2500 | 2000 | 2000 | 1100 | 800 | ∮300 | 45 |
以上是我公司比較常見的臥式四柱液壓機型號及技術參數，您需要多大噸位的設備，可電話聯系我們咨詢設備報價。

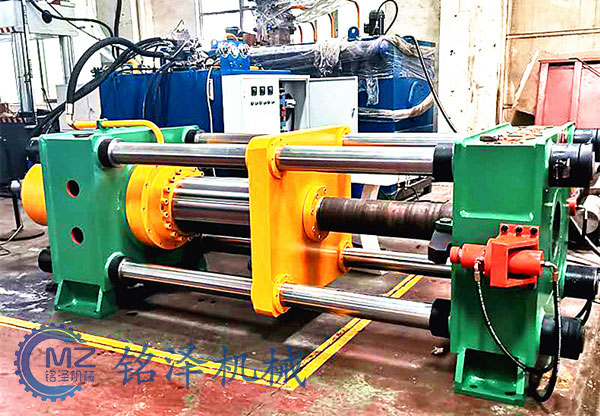

四、設備細節圖

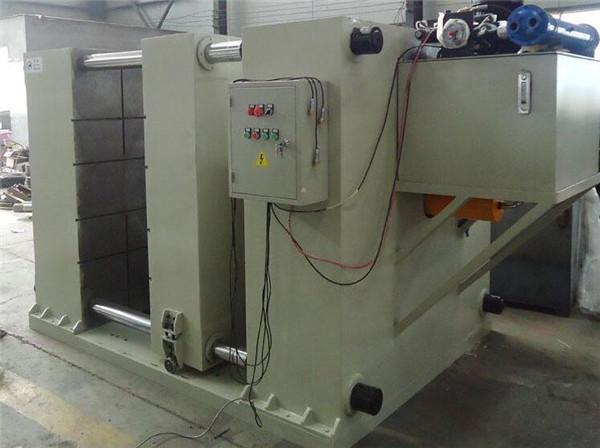

以上是一臺200噸的臥式四柱液壓機，我們將設備的液壓泵站和控制柜固定設備主機上，可將整機發貨到客戶現場，不需要安裝就可以直接使用，非常的方便。
五、設備售后服務
1、設備安裝
臥式四柱液壓機在安裝前應先檢查零部件的數量和質量，根據安裝圖檢查零部件安裝位置，根據安裝地基圖處理好地基。將設備吊裝到地基上，將液壓泵站和控制柜放置到指定位置，對其進行固定和連接；
2、設備調試
設備安安裝成功后，需要對其進行調試，先手動操作，觀察每個運動過程是否正常，然后全自動控制，是否能夠達到要求；當設備調試完成后，需要試壓下檢查成品是否能夠達到要求；
3、技術培訓
當設備能夠正常工作后，我們需要對操作人員進行技術培訓，幫助他們快速掌握臥式四柱液壓機的操作技巧，掌握后期的保養維護工作。
